电力工器具智能库房
来源: | 作者:anlianggongcheng | 发布时间: 2018-07-14 | 2644 次浏览 | 分享到:

前言


2014
611日国家电网公司[2014748号文件正式颁布实施《国家电网电力安全工器具管理规定》该规定中第三十条 安全工器具领用、归还应严格履行交接和登记手续。领用时,保管人和领用人应共同确认安全工器具有效性,确认合格后,方可出库:归还时,保管人和使用人应共同进行清洁整理和检查确认,检查合格的返库存放,不合格或超试验周期的应另外存放,做出“禁用”标识,停止使用。第三十一条: “安全工器具的保管及存放”,必须满足国家和行业标准及产品说明书要求第三十二条 安全工器具宜根据产品要求存放于合适的温度、适度及通风条件处,与其他物资材料、设备设施应分开存放。

2015121日中中华人民共和国电力行业标准 DL/T1475-2015《电力安全工器具配置与存放技术要求》经国家能源局正式发布实施。

应国家电网公司实施的《国家电网公司电力安全工器具管理规定》和《电力安全工器具配置与存放技术要求》DL/T1475-2015DL/974-2005《带电作业用工具库房》电力行业标准的要求,我公司投入大量人力物力研发了一套“电力安全工器具库房管理系统”,本系统适用于工具库房管理的软件,使工具库房管理更规范化、系统化。计算机自动控制系统、电器控制系统、通风系统、加热系统、除湿系统,视频采集监控系统、工具管理系统等组成。以完成安全带、安全帽、脚扣、绝缘手套、绝缘靴、验电器等工器具出入库、使用周期、试验检验周期的有效管控,并对安全工器具的存放温湿度环境进行控制以达到更好的贮存。该产品通过电力工业电气设备质量检验测试中心检测合格。检测标准,符合DL/T974-2005《带电作业工具库房》电力行业标准。经用户使用反馈本公司管理系统良好,大大提高了人员的工作效率,提升了工器具的存放环境。


行业标准

本工程设计遵循

1GB26859/GB26860《电力安全工作规程》、《国家电网公司电力安全工作规程》

2GB/T18037《带电作业用工具技术要求与设计导则》,

3GB/T18037.92000《带电作业基本技术﹑带电作业工具库房设计》

4DL409.8《电业安全规程·电力线路部分·带电作业》,

以及国电公司颁布的《带电作业技术管理制度》附录七——《带电作业工器具库房标准》

5DL/T974-2005《带电作业用工具库房》

6、《带电作业技术管理制度》

7GB/T18857--2002 《配电线路带电作业技术导则》。

8DL409-91《电业安全工作规程》

9GB50054-95《低压配电设计规范》

10GB/T14286《带电作业工具设备术语》

11JB/T8678《电气设备机械结构框架通用技术条件》

12GB6162《静态继电器及保撤护装置的电气干扰试验》

13GB7261《继电器及保护装置基本试验方法》

14GB9631《计算机场地安全要求》

15DL/T1475-2015《电力安全工器具配置与存放技术要求》

16、用户现场需求及诉求。

工器具智能库房设计

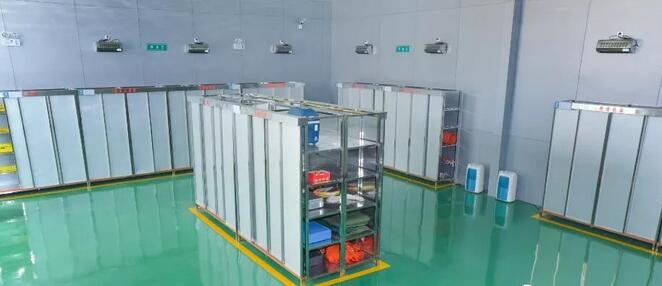

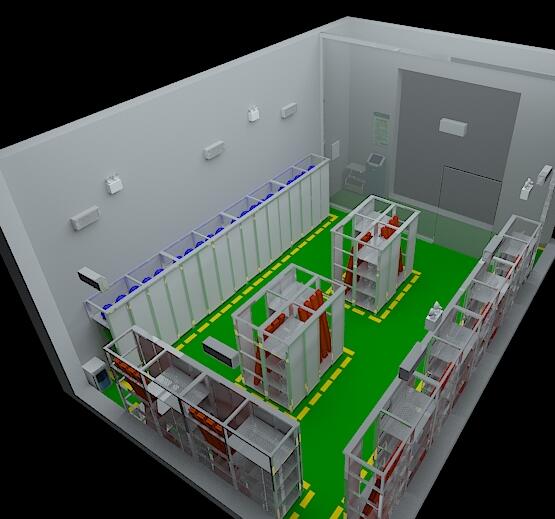

本系统型号为SYJT型,专门为带电作业工具及安全工器具贮存管理而设计,开发出用于工具库房管理的软件,使工具库管理更规范化、系统化。系统由装饰工程及工具柜,计算机自动控制系统、电器控制系统、通风系统、加热系统、除湿系统,视频采集监控系统、工具管理系统、APP管理平台等组成。

系统整体美观实用,多层安全措施保证了工具存放的安全性,设置了防火、防盗、感烟、语音的报警功能,还增设了无线扫描、遥感技术、摄像功能、短信发布功能,不仅实现了对单个库房多功能实现的控制,也实现了对多个库房的自动远程的控制、监控和维护,完全实现了对库房的遥测、遥信、遥调、遥控、遥视的综合管理,行业科技含量走向更全面、更高远,已成为许多单位的形象工程。

该系统采用了多项先进技术和最新元器件,进口温、湿度传感器、(无线)扫描/全球一流原装进口RFID(射频卡)电子标签工器具管理、短信报警等,从而保证了系统的优良性能。


智能化系统概述

库房工器具管理系统可以根据现场库房条件和用户管理需求,选择单站模式运行或集控模式运行。同时具备了与用户内网通信的功能,可以满足不同的生产需求。

整体升级改造

整体升级改造是指把现有的工器具库房整体的进行装修并安装恒温控制,及工器具管理系统,整体上打造完美的工器具存储环境及工器具的有效管理。

装修与恒温控制

根据实际情况与需求可单独分开来做,也可整体来做,装修与恒温控制部分为工器具存储环境,是现有房间及存放环境不利于工器具的存储而对工器具存储空间的装修升级改造。

恒温控制与工器具管理系统

恒温控制与工器具管理系统为存储环境与工器具管理合在一起,是在工器具存放房间良好不需要装修的前提下,加上恒温控制与工器具管理系统,提高电力安全工器具及带电作业工器具的存储环境和全面自动化管理。

单独工器具管理系统

单独工器具管理系统是在现有的良好存储环境之上加上管理系统,从而达到工器具的全面自动化管理。


系统功能介绍

1、工器具管理系统

工器具管理系统具备基础资料台账管理、工器具试验记录管理、工器具使用情况管理、报表查询、系统管理、系统自动报警管理等功能;其中自动报警管理包括到期试验报警、工器具出库未归还报警等,并设置报警级别方便运行人员管理。本系统对每个工器具植入唯一身份标识,进行管理,工具添加/删除,试验管理,试验到期预警,RFID(射频卡)电子标签工器具管理,在所有工器具上贴射频卡,在工器具取走及归还时用射频识别器自动扫描每个工器具上的射频卡,它利用无线射频方式进行非接触双向通信, 在领用、归还、查询等操作时,能实现把使用人、使用地点、使用类别传输到服务器的功能。软件把射频识别器采集的相关数据进行自动处理,为管理者提供工器具各种数据。以达到识别目的并交换数据, 使其最大化满足有效产出和精确性的要求。使用方便,提高工作效率,避免了操作人员的操作失误。

2、工器具存放环境管理

库房环境的温度和湿度通加热器、除湿机,空调,换气扇等设备对库房温湿度进行调节,并通过智能控制柜来进行自动或手动管控,来保证工器具存放环境在规定范围内。

3、温度超极限保护断电报警,同时并发声光报警和电话短信提示报警

系统如果因异常或者其他因素着火,烟雾报警装置自动启动,室外声光报警器发出警报鸣音和闪烁报警灯光。同时自动切断加热电源。

4、门禁管理功能

相关人员出入库房时,为防止非授权人员进入库房,所有人员在进入库房时必须经过门禁系统来确认人员信息,只有授权人员才能打开库房门,同时软件系统自动记录人员出入库记录。

5、视频监控系统

通过网络全天候,全方位视频监控库房、具有自动录像和录像回放功能

6、APP管理系统

APP管理平台以够实现工器具管理系统与APP管理平台软件无缝连接,对工器具库房进行全面的管理和监控。APP管理系统可以通过网络在手机或平板电脑(只限安卓系统)进行工器具的使用状态全程掌握,所有工器具信息与手机APP同步,管理人员对库房中各工器具的使用情况一目了然,到期、过期、试验、借出未归还实时提醒,从而避免了由于工器具管理不当存在的安全隐患。

7、工器具存放采用智能型工器具柜、不锈钢货架及拼装货架。

组合式不锈钢工具货架是根据贵单位工具的实际情况,为库房度身定做。根据存放工具的材质、形状、数量分别设计制作;做到软制和硬质工具之间,不同电压等级工具之间分门别类科学存放,主要有绝缘操作杆存放架、绝缘卡具存放架、托瓶架存放架、绝缘梯存放架、绝缘绳存放架、防护用品存放架、安全围栏存放架、标示牌存放架等不同形式,并根据工具数量和现场具体情况灵活组合。工具货架全部采用工业级不锈钢管作为骨架,顶面保持敞开状态,透气、通风,保证温湿度与库房整体一致。

工具货架与智能除湿型工器具柜,内部根据不同工具分别制作为格构式(存放绝缘梯等),隔板式(存放屏蔽罩、仪器仪表等),球柱式(存放绝缘靴、绝缘手套等),立柱式(存放绝缘杆、接地线),模型架(存放绝缘衣)等多种型式,内铺设不锈钢板材,整体牢固,轻巧灵活,外观华丽。
工器具库房功能

工器具RFID管理模块:用于检测识别工器具的出入库,自动生成出入库记录台账,并把工器具相关信息发送到数据库,用户可以随意查询各个时间段的记录信息。

库房环境控制管理模块:用于智能控制安全工器具存放环境,并自动调节库房内温湿度,让工器具保持在规定存储范围内。

监控摄像管理模块(选配):用于视频实时监控现场,全天候实时监控库房的进出入动态。

门禁控制管理(选配):用于智能控制工器具库房人员出入,只有授权人员才能正常进出库房,并生成记录。

工器具专用存放架:用于存放工器具,可根据客户实际需要来订制不锈钢货架或智能除湿型工具柜,根据需要来进行选配。

APP管理平台管理(选配):APP管理平台能够实现智能工器具管理系统与APP管理平台软件无缝连接,对工器具库房进行管理和监控,一键查询库房内工器具详细信息。
